Принцип действия микроскопа основан на считывании с измерительных шкал значений перемещения подвижного предметного стола по осям X, Y, соответствующих линейным размерам измеряемого объекта. Результаты измерений отображаются на мониторе персонального компьютера.

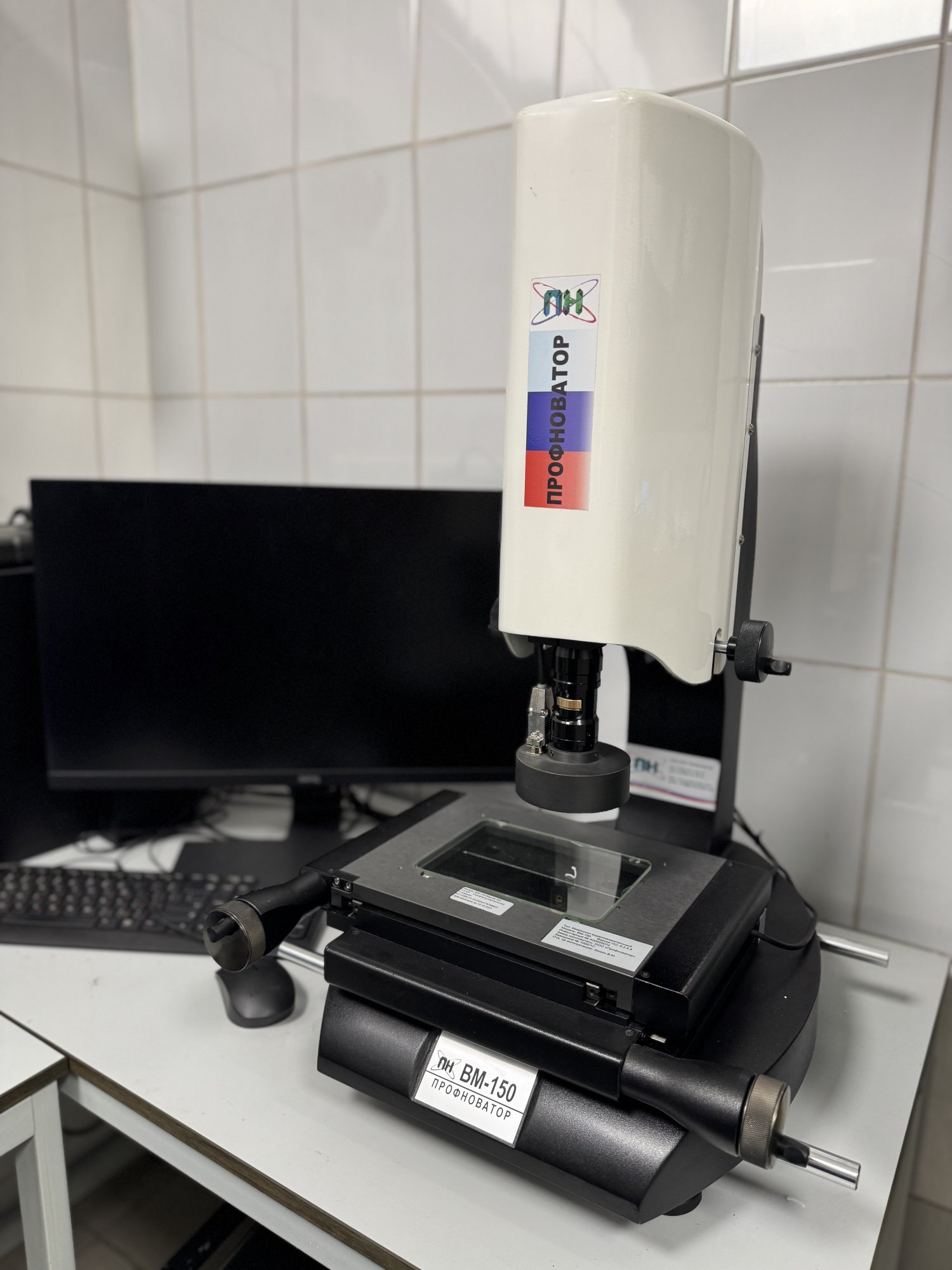

Конструктивно микроскоп состоит из гранитного основания (инструментальный стол), подвижного предметного стола с измерительными шкалами, вертикальной колонки с объективом и видеокамерой, персонального компьютера с установленными платами управления видеокамерой и отсчетной системой, блока управления освещением. Конструкция микроскопа предусматривает грубое и точное перемещение подвижного предметного стола.
Перемещение осуществляется с помощью микровинтов, соответствующих осям X и Y. Для предотвращения самопроизвольного перемещения стол снабжен механическими фиксаторами для каждой оси.
Фокусировка видеокамеры на измеряемом объекте осуществляется автоматически или вручную с помощью вращающейся рукоятки на вертикальной колонке. Микроскоп может работать в режиме отраженного и проходящего света. Система подсветки для работы в режиме проходящего света находится под предметным столом. Светодиодная лампа для работы в отраженном свете расположена под объективом. Настройка яркости освещения осуществляется регуляторами, расположенными на блоке управления освещением.
